Chống sét lan truyền motor: Cách chọn SPD bảo vệ biến tần

Chống sét lan truyền motor là giải pháp quan trọng để giảm nguy cơ cháy biến tần, hỏng bo mạch điều khiển, lỗi PLC/HMI và dừng máy đột ngột khi có xung quá áp do sét lan truyền hoặc nhiễu lưới điện. Với nhà xưởng dùng nguồn 3 pha, trạm bơm, cửa cuốn công nghiệp hoặc dây chuyền sản xuất, việc chọn đúng SPD theo Type 1, Type 2, Type 3, Uc, Up, In, Imax/Iimp và lắp đặt chuẩn trong tủ điện giúp bảo vệ thiết bị điện bền vững hơn.

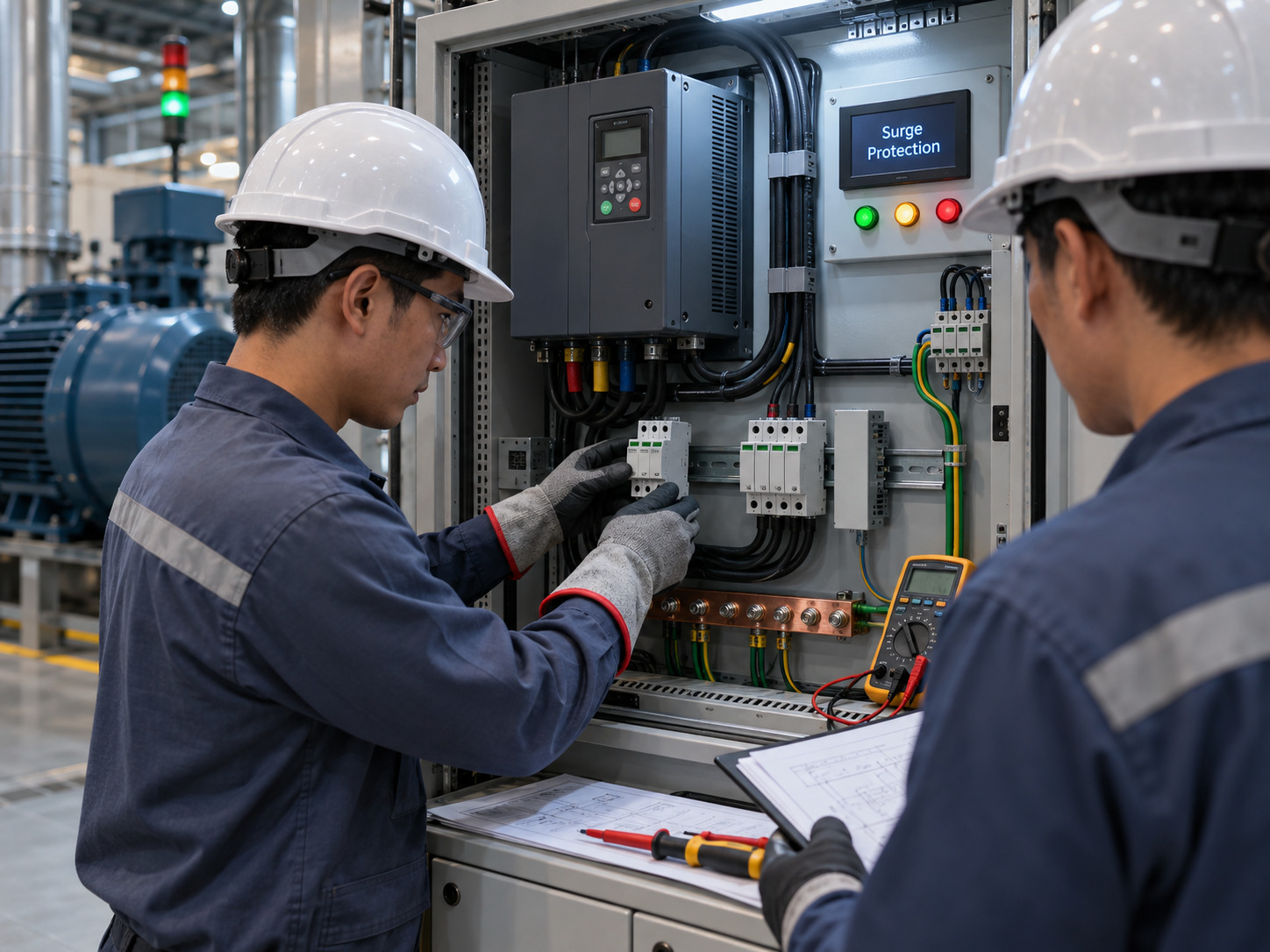

Chống sét lan truyền motor

Nội dung dưới đây được biên soạn theo hướng kỹ thuật dễ áp dụng, cập nhật theo thực hành bảo vệ quá áp và tiêu chuẩn IEC 61643 tính đến tháng 1/2026, phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì, quản lý M&E và chủ xưởng đang cần cách chọn SPD bảo vệ biến tần thực tế.

Vì sao biến tần và motor cần chống sét lan truyền ngay từ tủ điện nguồn?

Biến tần, motor và tủ điều khiển cần được chống sét lan truyền ngay từ tủ điện nguồn vì xung quá áp thường đi theo đường cấp điện, đường tiếp địa, đường tín hiệu hoặc cáp điều khiển trước khi phá hỏng bo mạch. Nếu chỉ xử lý sau khi thiết bị đã lỗi, chi phí thay biến tần, sửa motor và thời gian dừng máy thường cao hơn nhiều so với chi phí lắp SPD đúng cấp.

Trong hệ thống công nghiệp, chống sét lan truyền motor không chỉ bảo vệ động cơ điện mà còn bảo vệ toàn bộ chuỗi điều khiển: MCB/MCCB, biến tần, PLC, HMI, cảm biến, nguồn 24VDC và module truyền thông. Đặc biệt vào mùa mưa, xung sét có thể không đánh trực tiếp vào nhà xưởng nhưng vẫn lan truyền qua lưới điện hoặc cáp tín hiệu.

Xung quá áp lan truyền gây hỏng bo mạch, cháy biến tần và dừng dây chuyền như thế nào

Xung quá áp lan truyền là hiện tượng điện áp tăng vọt trong thời gian rất ngắn, có thể ở mức micro giây, nhưng đủ để làm thủng cách điện, phá hủy linh kiện bán dẫn và gây hỏng bo mạch điều khiển. Với biến tần, các linh kiện nhạy cảm như IGBT, tụ DC bus, mạch nguồn xung, mạch điều khiển và cổng truyền thông rất dễ bị tổn thương.

Khi quá điện áp lan truyền đi vào tủ điện công nghiệp, nó có thể gây ra:

• Cháy biến tần hoặc nổ tụ đầu vào.
• Hỏng motor do cách điện cuộn dây suy giảm.
• PLC/HMI treo, mất truyền thông, lỗi chương trình bất thường.
• MCB/MCCB nhảy không rõ nguyên nhân.
• Dây chuyền sản xuất dừng máy, khó truy vết lỗi.

Với hệ cửa cuốn dùng motor điện, bo mạch điều khiển cũng là điểm yếu. Nếu bạn đang vận hành nhiều loại Motor cửa cuốn AC và DC, việc chống quá áp đầu nguồn và kiểm tra hộp điều khiển trước mùa mưa là rất cần thiết.

Các nguồn rủi ro thường gặp: sét đánh gần, đóng cắt tải lớn, nhiễu lưới điện, motor công suất cao, trạm bơm ngoài trời

Nguồn rủi ro phổ biến nhất không chỉ là sét đánh trực tiếp, mà còn gồm sét đánh gần, đóng cắt tải công suất lớn, khởi động motor công suất cao, nhiễu lưới điện và cáp nguồn đi ngoài trời. Các tình huống này đều có thể tạo xung quá áp hoặc nhiễu xung đi vào biến tần.

Một số khu vực có nguy cơ cao cần ưu tiên chống sét lan truyền cho motor 3 pha:

Khu vực Rủi ro chính Thiết bị cần bảo vệ
Trạm bơm ngoài trời Cáp dài, sét lan truyền, ẩm Biến tần, motor bơm, tủ điều khiển
Nhà xưởng sản xuất Đóng cắt tải lớn, nhiễu lưới Tủ điện, PLC, HMI, motor
Cửa cuốn nhà xưởng Bo mạch gần nguồn AC, môi trường ẩm Motor, hộp điều khiển, lưu điện
Tòa nhà có chống sét trực tiếp Dòng xung sét lan qua tiếp địa Tủ tổng, tủ nhánh, thiết bị điện tử

Vì vậy, thiết bị chống sét lan truyền cho tủ điện motor cần được chọn theo mức rủi ro thực tế, không nên chọn theo cảm tính hoặc chỉ dựa vào giá.

Dấu hiệu hệ thống đang thiếu bảo vệ: biến tần báo lỗi bất thường, MCB/MCCB nhảy, PLC/HMI treo, motor nóng hoặc hỏng lặp lại

Hệ thống có thể đang thiếu bảo vệ nếu biến tần thường báo lỗi quá áp, lỗi mất pha, lỗi truyền thông hoặc MCB/MCCB nhảy sau mưa giông. Những dấu hiệu này không luôn chứng minh chắc chắn do sét lan truyền, nhưng là cảnh báo cần kiểm tra nguồn, tiếp địa và SPD.

Các dấu hiệu nên kiểm tra sớm:

• Biến tần lỗi bất thường sau mưa, sau khi có sấm sét.
• PLC/HMI treo, mất tín hiệu, phải reset lại mới chạy.
• Motor nóng bất thường, cách điện giảm, hỏng lặp lại.
• Bo mạch điều khiển cửa cuốn cháy nguồn, nổ linh kiện.
• MCB/MCCB nhảy nhưng không phát hiện chạm chập rõ ràng.

Trong hệ cửa cuốn, một số lỗi có thể liên quan đến bảo vệ motor hoặc mạch điều khiển. Bạn có thể tham khảo thêm tình huống Tự ngắt điện motor để phân biệt lỗi do quá tải, hành trình, nhiệt hoặc nguồn điện.

Chống sét lan truyền motor là gì và SPD bảo vệ biến tần hoạt động ra sao?

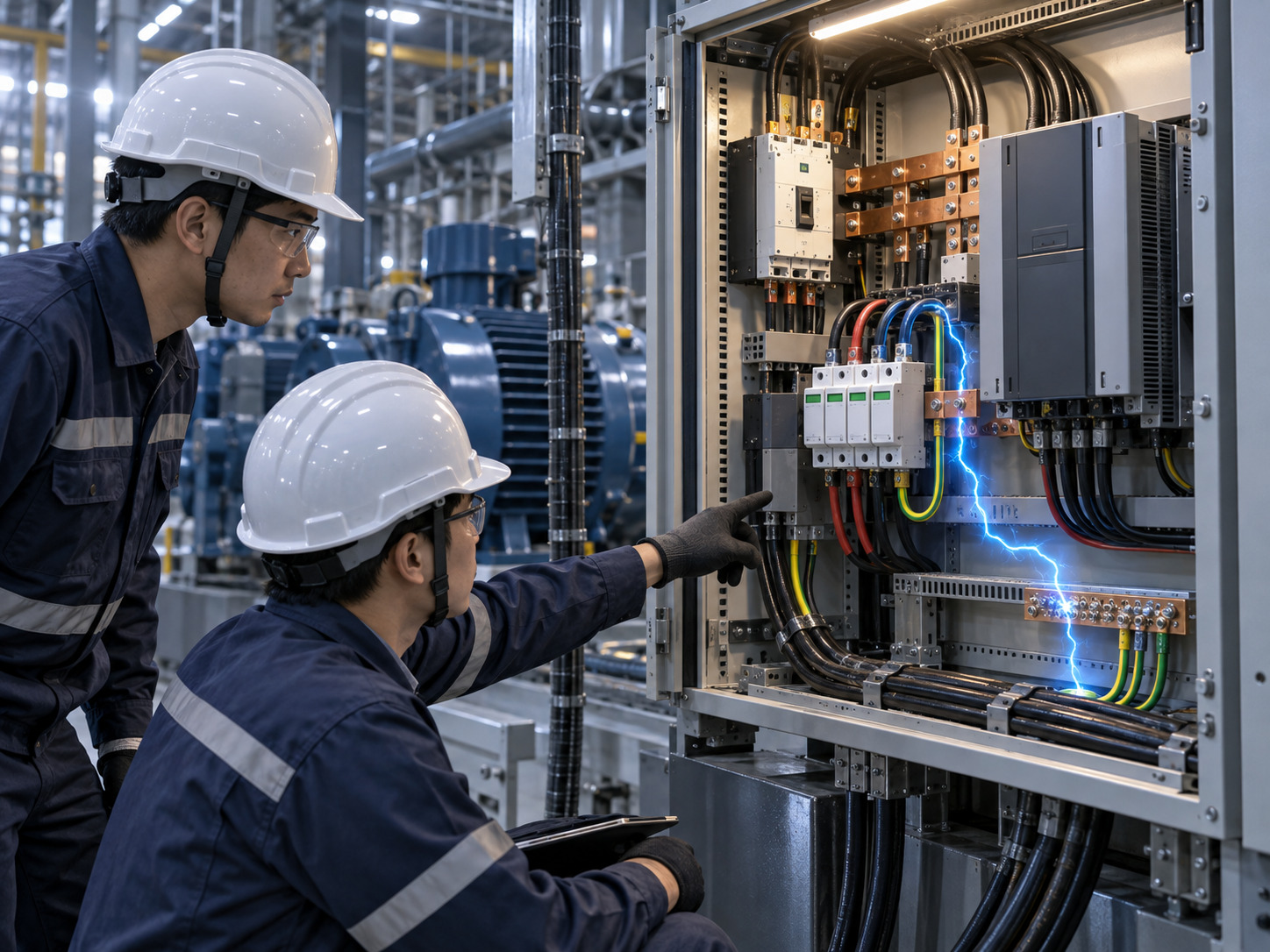

Chống sét lan truyền motor là gì và SPD bảo vệ biến tần hoạt động ra sao?

Chống sét lan truyền motor là việc lắp thiết bị SPD để hạn chế xung quá áp đi vào nguồn cấp, tủ điều khiển và biến tần, từ đó góp phần bảo vệ motor, bo mạch và thiết bị điện công nghiệp. SPD không “chặn sét” tuyệt đối, mà tạo đường xả năng lượng xung xuống hệ thống nối đất khi điện áp vượt ngưỡng thiết kế.

SPD cần được hiểu như một phần của hệ thống bảo vệ nhiều lớp. Hiệu quả phụ thuộc vào đúng loại SPD, đúng sơ đồ đấu nối, tiếp địa tốt, dây nối ngắn và phối hợp bảo vệ quá dòng bằng MCB, MCCB hoặc cầu chì bảo vệ SPD.

Khái niệm SPD, Surge Protective Device và vai trò trong bảo vệ thiết bị điện công nghiệp

SPD là viết tắt của Surge Protective Device, tức thiết bị chống sét lan truyền hoặc thiết bị bảo vệ chống quá áp đột biến. Trong tủ điện công nghiệp, SPD được dùng để giảm điện áp đỉnh của xung quá áp xuống mức an toàn hơn cho biến tần, PLC, HMI, nguồn 24VDC và các bo mạch điều khiển.

Một SPD bảo vệ biến tần công nghiệp thường được đánh giá qua các thông số:

Thông số Ý nghĩa Lưu ý khi chọn
Uc Điện áp làm việc liên tục Phải phù hợp nguồn 220V/380V/400V/415V
Up Điện áp bảo vệ Càng thấp càng tốt trong phạm vi phù hợp
In Dòng xả danh định Phản ánh khả năng chịu xung lặp lại
Imax Dòng xả cực đại Thường dùng với SPD Type 2
Iimp Dòng xung sét Quan trọng với SPD Type 1

Theo thực hành IEC 61643, SPD cần được thử nghiệm, lắp đặt và phối hợp đúng cấp. Với các công trình tại Việt Nam, nên tham chiếu thêm TCVN chống sét và hướng dẫn của nhà sản xuất thiết bị.

Nguyên lý xả xung quá áp xuống tiếp địa bằng MOV, varistor hoặc phần tử phóng điện

SPD hoạt động bằng cách chuyển từ trạng thái điện trở cao sang trạng thái dẫn mạnh khi điện áp vượt ngưỡng. Khi đó, xung quá áp được dẫn về PE/tiếp địa, giúp giảm điện áp còn lại đi vào biến tần và motor.

Các phần tử thường gặp trong SPD gồm:

• MOV/varistor: Phản ứng nhanh, phổ biến trong chống sét nguồn AC Type 2 và Type 3.
• GDT/phần tử phóng điện khí: Chịu dòng xung lớn, thường dùng trong Type 1 hoặc mạch phối hợp.
• Mạch lai: Kết hợp nhiều phần tử để vừa chịu dòng xung sét cao vừa hạ Up tốt.

Điểm cần nhớ là SPD cần một hệ thống nối đất tốt. Nếu tiếp địa kém, xung sét không thoát hiệu quả, điện áp dư trên dây PE tăng cao và thiết bị vẫn có thể hỏng.

Phân biệt chống sét trực tiếp, chống sét lan truyền nguồn AC và chống quá áp cho biến tần

Chống sét trực tiếp là hệ thống kim thu sét, dây thoát sét và tiếp địa nhằm dẫn dòng sét đánh trực tiếp xuống đất. Chống sét lan truyền nguồn AC là dùng SPD để giảm xung quá áp đi theo đường điện. Còn chống quá áp cho biến tần là một phần cụ thể của bảo vệ lan truyền, tập trung vào nguồn vào biến tần và thiết bị điều khiển liên quan.

Không nên nhầm lẫn ba lớp bảo vệ này. Một công trình có kim thu sét vẫn cần SPD, thậm chí càng cần SPD Type 1 ở tủ tổng nếu dòng xung sét có thể lan vào hệ thống điện. Với tủ motor có biến tần, chống sét lan truyền cho biến tần nên kết hợp thêm SPD Type 2 hoặc Type 2+3 ở tủ nhánh.

Cách chọn SPD bảo vệ biến tần cho motor 3 pha

Cách chọn SPD bảo vệ biến tần cần bắt đầu từ hệ thống điện, sơ đồ nối đất, điện áp nguồn, mức rủi ro sét và vị trí lắp đặt trong tủ điện. Chọn đúng SPD giúp giảm nguy cơ hỏng bo mạch, cháy biến tần và dừng máy, trong khi chọn sai Uc, Up, In hoặc Imax có thể khiến SPD nhanh hỏng hoặc bảo vệ không đủ.

Với chống sét lan truyền motor, nguyên tắc thực tế là: tủ tổng xử lý xung lớn, tủ phân phối giảm quá áp còn lại, tủ điều khiển motor và biến tần bảo vệ thiết bị nhạy cảm, còn PLC/HMI cần bảo vệ lớp cuối nếu môi trường nhiễu cao.

Chọn theo hệ thống điện: 1 pha, 3 pha 3 dây, 3 pha 4 dây, TN-S, TN-C, TT, IT

SPD phải phù hợp với sơ đồ nguồn và hệ thống nối đất. Một SPD cho nguồn 3 pha 4 dây L1-L2-L3-N-PE không thể tùy tiện thay cho hệ 3 pha 3 dây L1-L2-L3-PE nếu cấu hình cực bảo vệ khác nhau.

Các hệ thống thường gặp:

Hệ thống Đặc điểm Gợi ý chọn SPD
1 pha L-N-PE Cửa cuốn, tủ nhỏ, thiết bị phụ trợ SPD 1P+N hoặc 2P
3 pha 3 dây Không có trung tính SPD 3P hoặc 3 cực pha-PE
3 pha 4 dây Có N và PE SPD 3P+N hoặc 4P
TT/TN-S/TN-C/IT Khác nhau về nối đất Chọn theo khuyến nghị hãng

Với chọn chống sét lan truyền cho tủ điện 3 pha, cần kiểm tra thực tế N và PE có tách riêng không, điện áp pha-pha và pha-trung tính là bao nhiêu, tủ có thanh cái PE chuẩn hay không.

Chọn điện áp làm việc Uc phù hợp với nguồn 220V, 380V, 400V hoặc 415V để tránh SPD tự hỏng

Uc là điện áp làm việc liên tục tối đa mà SPD chịu được mà không tác động sai. Nếu chọn Uc quá thấp, SPD có thể nóng, suy giảm hoặc hỏng sớm; nếu chọn quá cao, điện áp bảo vệ thực tế có thể không tối ưu cho thiết bị nhạy cảm.

Ví dụ thực tế:

• Nguồn 1 pha 220V thường cần SPD có Uc phù hợp cho L-N.
• Nguồn 3 pha 380/400V cần SPD theo điện áp pha-pha và pha-N.
• Nhà máy dùng 415V cần kiểm tra kỹ Uc, đặc biệt ở khu vực điện áp lưới dao động.

Khi không chắc, nên đối chiếu datasheet của SPD và biến tần. Không nên chỉ dựa vào dòng chữ “SPD 3 pha” trên vỏ thiết bị.

Chọn điện áp bảo vệ Up càng thấp càng tốt để bảo vệ bo mạch điều khiển và biến tần

Up là điện áp còn lại sau khi SPD xả xung. Up càng thấp thì biến tần, PLC, HMI và bo mạch điều khiển càng ít chịu áp đỉnh, miễn là SPD vẫn phù hợp với điện áp hệ thống và khả năng chịu xung.

Tuy nhiên, Up trên datasheet chỉ đạt được trong điều kiện thử nghiệm và lắp đặt chuẩn. Nếu dây nối SPD quá dài, vòng dây lớn hoặc tiếp địa kém, điện áp thực tế tại biến tần có thể cao hơn nhiều. Vì vậy, chọn Up thấp phải đi cùng thi công đúng kỹ thuật.

Chọn dòng xả danh định In và dòng xả cực đại Imax theo mức rủi ro sét lan truyền của nhà xưởng

In cho biết SPD chịu được dòng xả danh định lặp lại, còn Imax là dòng xả cực đại thường dùng để đánh giá khả năng chịu xung của SPD Type 2. Nhà xưởng ở khu vực trống trải, cáp nguồn đi ngoài trời, gần trạm bơm hoặc có nhiều thiết bị công suất lớn nên chọn In/Imax cao hơn.

Gợi ý định hướng:

Mức rủi ro Vị trí Gợi ý
Thấp Tủ nhỏ trong nhà SPD Type 2 cơ bản
Trung bình Tủ phân phối, tủ motor SPD Type 2 In/Imax cao hơn
Cao Tủ tổng, nguồn ngoài trời Type 1+2 hoặc phối hợp Type 1 và Type 2

Đây là lý do chống sét lan truyền nguồn 3 pha cho nhà máy thường không thể chỉ dùng một SPD giá rẻ đặt ở cuối tủ.

Khi nào cần dòng xung Iimp và SPD Type 1 cho tủ tổng hoặc khu vực có hệ thống chống sét trực tiếp

Iimp là thông số quan trọng của SPD Type 1, thể hiện khả năng chịu dòng xung sét dạng năng lượng lớn. Nếu công trình có kim thu sét, cột thu lôi, đường nguồn đi ngoài trời hoặc nằm ở khu vực nguy cơ sét cao, tủ điện tổng nên xem xét SPD Type 1 hoặc Type 1+2.

SPD Type 1 không thay thế Type 2 ở tủ nhánh. Nó xử lý phần năng lượng lớn ở đầu nguồn, còn Type 2 tiếp tục giảm quá điện áp còn lại trước khi vào biến tần. Đây là nguyên tắc phối hợp tầng trong SPD Type 1 Type 2 cho biến tần.

Chọn SPD Type 2 cho tủ phân phối, tủ điều khiển motor và biến tần công nghiệp

SPD Type 2 là lựa chọn phổ biến cho tủ phân phối, tủ điều khiển motor và biến tần công nghiệp. Nó phù hợp để cắt giảm xung quá áp do sét lan truyền gián tiếp, đóng cắt tải và nhiễu lưới điện.

Khi chọn SPD Type 2, cần kiểm tra:

• Uc phù hợp nguồn.
• Up thấp, phù hợp thiết bị phía sau.
• In/Imax đáp ứng rủi ro xung.
• Có chỉ thị trạng thái và module thay thế.
• Có khuyến nghị MCB, MCCB hoặc cầu chì bảo vệ SPD.

Với tủ điều khiển cửa cuốn, bộ lưu điện cũng cần được bảo vệ khỏi xung nguồn. Nếu hệ thống có UPS hoặc lưu điện, hãy kiểm tra thêm Ắc quy bộ lưu điện cửa cuốn để tránh nhầm lỗi ắc quy với lỗi do nguồn hoặc bo mạch.

Chọn SPD Type 3 cho lớp bảo vệ cuối gần PLC, HMI, nguồn điều khiển 24VDC hoặc thiết bị điện tử nhạy cảm

SPD Type 3 được dùng ở lớp bảo vệ cuối, gần thiết bị nhạy cảm như PLC, HMI, nguồn 24VDC, module truyền thông, cảm biến hoặc bộ điều khiển cửa cuốn. Type 3 không nên đứng một mình ở đầu nguồn khi rủi ro sét lớn, mà cần phối hợp với Type 1/Type 2 phía trước.

Với chống sét lan truyền cho PLC và biến tần, nên bảo vệ cả nguồn động lực, nguồn điều khiển và đường tín hiệu. Nếu chỉ bảo vệ nguồn 3 pha mà bỏ quên RS485, Ethernet, analog 4-20mA hoặc cảm biến ngoài trời, lỗi truyền thông vẫn có thể xảy ra sau mưa giông.

Gợi ý cấu hình SPD Type 1 Type 2 Type 3 cho từng vị trí trong hệ thống motor nhà xưởng

Cấu hình SPD hiệu quả thường là bảo vệ nhiều tầng: Type 1 ở tủ tổng khi có nguy cơ dòng sét lớn, Type 2 ở tủ phân phối/tủ motor và Type 3 gần thiết bị điện tử nhạy cảm. Cách phối hợp này giúp từng cấp SPD xử lý một phần năng lượng xung, giảm áp dư trước khi đến biến tần và motor.

Đối với chống sét lan truyền cho hệ thống motor nhà xưởng, cần nhìn toàn bộ tuyến điện từ điểm cấp nguồn đến tủ điều khiển, không chỉ nhìn riêng biến tần.

Tủ điện tổng nhà máy: ưu tiên SPD Type 1+2 hoặc Type 1 nếu có kim thu sét, cột thu lôi, đường nguồn đi ngoài trời

Tủ điện tổng là nơi nên xử lý dòng xung lớn đầu tiên. Nếu nhà máy có hệ thống chống sét trực tiếp, đường dây cấp nguồn đi ngoài trời, trạm biến áp riêng hoặc cáp dài từ trạm vào tủ tổng, SPD Type 1 hoặc Type 1+2 là lựa chọn đáng cân nhắc.

Tại vị trí này, thông số cần chú ý là Iimp, khả năng cắt dòng ngắn mạch phối hợp với MCCB tổng, sơ đồ nối đất và khả năng liên kết đẳng thế. SPD phải được đấu về thanh PE chính bằng dây ngắn, tiết diện phù hợp.

Tủ phân phối khu vực: dùng SPD Type 2 để cắt giảm quá điện áp còn lại trước khi vào tủ motor

Tủ phân phối khu vực nên dùng SPD Type 2 để giảm tiếp quá điện áp còn lại sau tủ tổng. Đây là tầng bảo vệ quan trọng trước khi nguồn đi vào nhiều tủ motor, biến tần hoặc tủ điều khiển khu vực.

Nếu nhà xưởng có nhiều khu vực sản xuất, mỗi khu vực nên được đánh giá riêng. Khu có motor công suất lớn, máy hàn, máy ép, bơm công suất cao hoặc cáp nguồn dài nên ưu tiên SPD Type 2 có In/Imax tốt hơn.

Tủ điều khiển motor và biến tần: dùng SPD Type 2 hoặc Type 2+3, phối hợp MCB/MCCB/cầu chì bảo vệ SPD

Tủ điều khiển motor là vị trí trực tiếp bảo vệ biến tần. Thường có thể dùng SPD Type 2 hoặc Type 2+3 tùy mức nhạy cảm của thiết bị và khoảng cách đến tầng bảo vệ phía trước.

Khi lắp thiết bị chống sét cho động cơ điện, cần kiểm tra:

  1. SPD đặt gần đầu vào tủ.
  2. Dây L/N/PE đi ngắn, thẳng, tránh cuộn vòng.
  3. Có MCB/MCCB hoặc cầu chì bảo vệ SPD theo datasheet.
  4. Có chỉ thị hỏng để bảo trì sau mùa mưa.
  5. Thanh PE sạch, chắc, liên kết tốt với hệ thống tiếp địa.

Gần thiết bị nhạy cảm: bổ sung SPD Type 3 cho PLC, HMI, module truyền thông, nguồn 24VDC và cảm biến

Thiết bị điện tử nhạy cảm cần lớp bảo vệ cuối vì dù SPD Type 2 đã giảm xung, điện áp dư và nhiễu vẫn có thể ảnh hưởng đến bo mạch. SPD Type 3 nên đặt gần PLC, HMI, nguồn 24VDC và module truyền thông.

Ngoài SPD nguồn, nên dùng SPD tín hiệu cho:

• RS485/Modbus.
• Ethernet công nghiệp.
• Analog 4-20mA hoặc 0-10V.
• Cảm biến ngoài trời.
• Cáp điều khiển đi xa giữa các tủ.

Nếu tủ cửa cuốn hoặc hộp điều khiển đặt nơi ẩm, côn trùng và bụi cũng làm tăng rủi ro chập mạch. Bạn có thể xem thêm Hộp điều khiển bị côn trùng để kết hợp chống sét với bảo trì cơ bản.

Trạm bơm, cửa cuốn, motor ngoài trời: tăng cấp bảo vệ do cáp dài, môi trường ẩm và nguy cơ sét lan truyền cao

Trạm bơm, cửa cuốn ngoài trời và motor đặt xa tủ điện có nguy cơ cao hơn do cáp dài hoạt động như anten thu xung. Môi trường ẩm cũng làm suy giảm cách điện, khiến hư hỏng do xung quá áp dễ xảy ra hơn.

Với chống sét lan truyền cho trạm bơm, nên ưu tiên SPD nguồn 3 pha ở tủ điều khiển bơm, SPD tín hiệu cho cảm biến mức/nước áp suất và kiểm tra tiếp địa định kỳ. Với cửa cuốn, bảo vệ cửa cuốn mùa mưa nên bao gồm chống sét nguồn, chống ẩm hộp điều khiển và kiểm tra motor.

Lắp SPD cho biến tần như thế nào để bảo vệ hiệu quả?

Lắp SPD cho biến tần hiệu quả nhất khi SPD được đấu song song với nguồn cấp, đặt gần đầu vào tủ, dây nối ngắn và xả về tiếp địa tốt. Câu hỏi “lắp SPD cho biến tần như thế nào” không chỉ là đấu đúng cực, mà còn là giảm điện áp dư trên dây dẫn và phối hợp SPD với bảo vệ quá dòng.

Một SPD chất lượng nhưng đấu dây dài, PE yếu hoặc không có MCB/cầu chì bảo vệ vẫn có thể không bảo vệ tốt như kỳ vọng.

Nguyên tắc đấu song song SPD với nguồn cấp, không đấu nối tiếp qua tải biến tần

SPD nguồn AC thường được đấu song song giữa các dây pha/trung tính và PE, không đấu nối tiếp qua tải biến tần. Khi điện áp bình thường, SPD gần như không dẫn; khi có xung quá áp, SPD dẫn xung về PE.

Không nên đấu SPD nối tiếp trước biến tần như một thiết bị đóng cắt. SPD không phải MCB, MCCB, contactor hay lọc nhiễu đầu vào. Chức năng của nó là xả xung, không phải cấp nguồn cho tải.

Vị trí lắp đặt tối ưu: càng gần đầu vào tủ điện và biến tần càng tốt

Vị trí lắp SPD nên gần điểm nguồn đi vào tủ điện và gần biến tần cần bảo vệ. Khoảng cách càng ngắn thì điện áp dư trên đường dẫn càng thấp, giúp chống quá áp cho biến tần tốt hơn.

Nếu một tủ có nhiều biến tần, có thể đặt SPD ở đầu vào tủ và bổ sung bảo vệ cục bộ cho nhóm thiết bị nhạy cảm. Với tủ dài hoặc chia nhiều khoang, cần kiểm tra khoảng cách thực tế từ SPD đến biến tần.

Chiều dài dây SPD nên ngắn, thẳng, hạn chế vòng dây để giảm điện áp dư trên đường dẫn

Dây SPD càng dài thì điện áp cảm ứng trên dây càng lớn khi có dòng xung sét. Vì vậy, dây pha, N và PE của SPD nên đi ngắn, thẳng, tránh vòng dây và tránh chạy song song dài với dây tín hiệu.

Thực hành tốt là giữ tổng chiều dài dây kết nối SPD càng ngắn càng tốt theo khuyến nghị của nhà sản xuất. Không nên “đi dây cho đẹp” nhưng tạo vòng lớn, vì xung quá áp là hiện tượng tần số cao, rất nhạy với cảm kháng dây dẫn.

Tiết diện dây pha, dây trung tính và dây PE theo khuyến nghị nhà sản xuất và tiêu chuẩn IEC 61643

Tiết diện dây SPD phải theo datasheet và tiêu chuẩn liên quan, đặc biệt với SPD Type 1 hoặc Type 1+2 có dòng xung lớn. Dây quá nhỏ có thể nóng, tăng điện áp rơi hoặc không đảm bảo an toàn khi SPD hoạt động.

Thông thường cần chú ý:

• Dây pha/N vào SPD theo dòng xả và thiết bị bảo vệ phía trước.
• Dây PE đủ tiết diện, đi thẳng về thanh cái PE.
• Đầu cos siết chặt, tránh lỏng sau rung động.
• Có nhãn nhận diện SPD và hướng dẫn thay module.

Với cửa cuốn, ngoài dây nguồn, cơ cấu hành trình cũng ảnh hưởng đến hoạt động motor. Khi bảo trì tổng thể, nên kiểm tra thêm Cam hành trình cửa cuốn để tránh nhầm lỗi cơ khí với lỗi điện.

Tiếp địa là yếu tố quyết định: điện trở nối đất, thanh cái PE, liên kết đẳng thế và kiểm tra định kỳ

Tiếp địa quyết định lớn đến hiệu quả của SPD. Nếu hệ thống nối đất kém, dòng xung không được dẫn đi hiệu quả, điện áp trên thanh PE có thể tăng cao và gây nguy hiểm cho thiết bị lẫn người vận hành.

Cần kiểm tra:

• Điện trở nối đất theo yêu cầu thiết kế và tiêu chuẩn áp dụng.
• Thanh cái PE trong tủ có siết chắc, không oxy hóa.
• Liên kết đẳng thế giữa tủ điện, máng cáp, vỏ máy, khung kim loại.
• Không dùng dây PE chung theo kiểu tạm bợ, nhỏ hoặc đứt ngầm.
• Đo kiểm định kỳ trước và sau mùa mưa.

Phối hợp SPD với MCB, MCCB hoặc cầu chì để ngắt khi SPD suy giảm hoặc ngắn mạch

SPD có tuổi thọ và có thể suy giảm sau nhiều lần xả xung. Vì vậy, cần phối hợp với MCB, MCCB hoặc cầu chì để ngắt an toàn khi SPD hỏng, ngắn mạch hoặc hết khả năng bảo vệ.

Thiết bị bảo vệ quá dòng cho SPD phải theo khuyến nghị nhà sản xuất, không chọn tùy tiện. Nếu chọn quá nhỏ có thể nhảy không cần thiết; nếu quá lớn có thể không bảo vệ SPD khi sự cố. Đây là điểm nhiều tủ điện bỏ qua khi lắp chống sét cho tủ điều khiển motor.

Sơ đồ đấu nối SPD cho biến tần và tủ điện motor

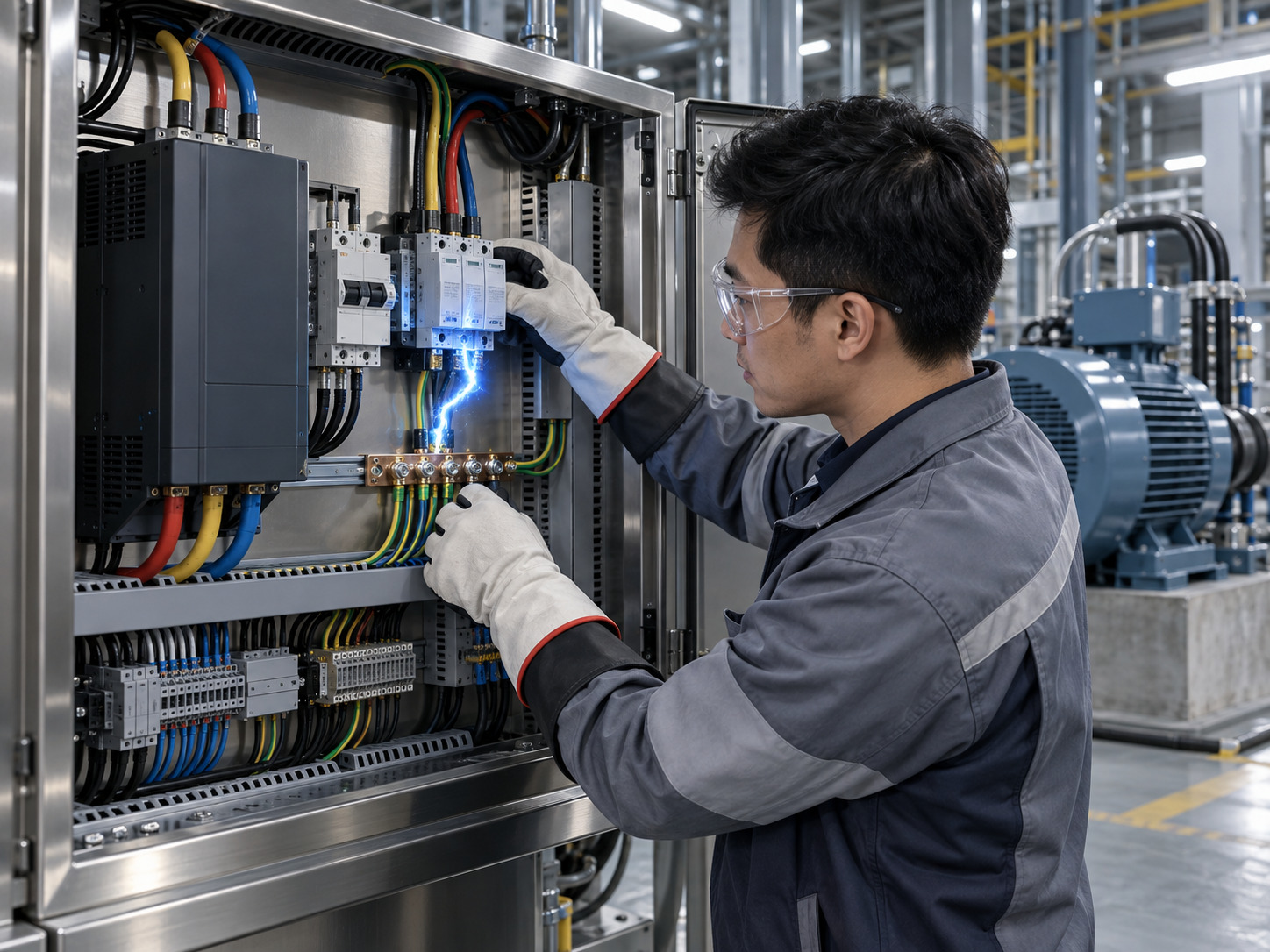

Sơ đồ đấu nối SPD cho biến tần và tủ điện motor

Sơ đồ đấu nối SPD cho biến tần phụ thuộc vào nguồn 3 pha 4 dây, 3 pha 3 dây, sơ đồ nối đất và vị trí tủ. Về nguyên tắc, SPD được đấu song song ở đầu vào tủ, từ L1/L2/L3/N về PE hoặc theo cấu hình cực bảo vệ của nhà sản xuất.

Dưới đây là các sơ đồ mô tả nguyên lý để kỹ thuật viên dễ hình dung. Khi thi công thực tế, cần đối chiếu datasheet SPD, sơ đồ tủ, tiêu chuẩn IEC 61643 và quy định an toàn điện tại công trình.

Sơ đồ cơ bản cho nguồn 3 pha 4 dây: L1-L2-L3-N-PE

Nguồn 3 pha 4 dây thường dùng SPD 3P+N hoặc 4P tùy cấu hình. SPD được đấu từ các pha và trung tính về PE, đặt sau thiết bị bảo vệ chính và trước tải cần bảo vệ.

Nguồn 3P4W
L1 ────────┬──────── Biến tần / tải
           │
L2 ────────┼──────── Biến tần / tải
           │
L3 ────────┼──────── Biến tần / tải
           │
N  ────────┼──────── Mạch điều khiển
           │
PE ────────┴── SPD ── Thanh PE / Tiếp địa

Với sơ đồ đấu nối SPD cho biến tần, cần đảm bảo dây từ SPD về PE ngắn nhất có thể. Nếu tủ có nhiều biến tần, SPD nên đặt tại đầu vào chung và cân nhắc bảo vệ bổ sung cho nhánh quan trọng.

Sơ đồ cho nguồn 3 pha 3 dây: L1-L2-L3-PE

Nguồn 3 pha 3 dây không có trung tính thường dùng SPD 3P hoặc cấu hình bảo vệ pha-PE theo hệ thống nối đất. Không được tự ý lấy PE làm N cho thiết bị điều khiển.

Nguồn 3P3W
L1 ────────┬──────── Biến tần
           │
L2 ────────┼──────── Biến tần
           │
L3 ────────┼──────── Biến tần
           │
PE ────────┴── SPD ── Thanh PE / Tiếp địa

Nếu tủ cần nguồn điều khiển 220V hoặc 24VDC, nên dùng biến áp/nguồn phù hợp và bảo vệ riêng cho mạch điều khiển.

Sơ đồ phối hợp nhiều cấp: tủ tổng Type 1, tủ nhánh Type 2, gần biến tần Type 3

Phối hợp nhiều cấp là phương án phù hợp cho nhà máy, trạm bơm, xưởng có nhiều motor và khu vực nguy cơ sét cao. Type 1 xử lý xung lớn tại tủ tổng, Type 2 giảm xung tại tủ nhánh, Type 3 bảo vệ lớp cuối gần thiết bị điện tử.

Lưới / Trạm biến áp
      │
Tủ tổng: SPD Type 1 hoặc Type 1+2
      │
Tủ phân phối: SPD Type 2
      │
Tủ motor/biến tần: SPD Type 2 hoặc Type 2+3
      │
PLC/HMI/24VDC: SPD Type 3 + SPD tín hiệu nếu cần

Cách này giúp bảo vệ motor khỏi xung sét lan truyền theo từng tầng, thay vì dồn toàn bộ rủi ro cho một thiết bị SPD ở cuối tuyến.

Lưu ý khi đấu SPD cho tủ có nhiều biến tần, nhiều motor và tải công suất lớn

Tủ có nhiều biến tần và motor công suất lớn thường có nhiễu điện từ, dòng hài và xung đóng cắt cao hơn. SPD cần được đặt hợp lý, dây PE tốt và không đi chung lộn xộn với dây tín hiệu.

Một số lưu ý thực tế:

• Tách tuyến dây động lực và dây điều khiển.
• Dùng máng cáp, thanh PE và nối đất vỏ biến tần đúng chuẩn.
• Bảo vệ cả nguồn vào tủ và nguồn điều khiển.
• Kiểm tra lọc EMC, cuộn kháng đầu vào nếu biến tần thường lỗi.
• Ghi nhãn SPD để đội bảo trì kiểm tra nhanh sau mưa giông.

Lưu ý không thay thế SPD bằng aptomat chống giật, MCB hoặc cầu chì thông thường

MCB, MCCB, cầu chì và aptomat chống giật không thay thế được SPD. Chúng bảo vệ quá dòng, ngắn mạch hoặc dòng rò, nhưng không đủ nhanh và không được thiết kế để xả xung quá áp lan truyền.

Ngược lại, SPD cũng không thay thế MCB/MCCB. Một tủ điện an toàn cần cả hai nhóm thiết bị: SPD để hạn chế xung quá áp, và thiết bị bảo vệ quá dòng để ngắt khi có sự cố.

Các sai lầm thường gặp khi chọn chống sét lan truyền cho tủ điện 3 pha

Sai lầm phổ biến nhất khi chọn chống sét lan truyền cho tủ điện 3 pha là chỉ nhìn giá hoặc dòng Imax quảng cáo mà bỏ qua Uc, Up, sơ đồ nối đất, vị trí lắp và tiếp địa. Kết quả là SPD có thể hỏng sớm, không phối hợp được với biến tần hoặc bảo vệ không hiệu quả khi có xung lớn.

Với chống sét lan truyền motor, sai một chi tiết nhỏ trong lắp đặt có thể làm tăng điện áp bảo vệ thực tế tại thiết bị.

Chọn SPD theo giá rẻ mà bỏ qua Uc, Up, In, Imax và khả năng phối hợp tầng bảo vệ

Giá rẻ không phải vấn đề nếu thiết bị đạt chuẩn và phù hợp thông số. Vấn đề là nhiều người mua SPD chỉ theo “3 pha”, “Imax cao” hoặc “Type 2” mà không kiểm tra datasheet.

Trước khi mua, cần xem:

• Uc có phù hợp điện áp lưới không.
• Up có đủ thấp cho biến tần và bo mạch không.
• In/Imax/Iimp có phù hợp vị trí lắp không.
• SPD có chứng nhận, tiêu chuẩn IEC 61643 hoặc tài liệu thử nghiệm không.
• Có module thay thế và chỉ thị trạng thái không.

Lắp SPD nhưng không có tiếp địa tốt khiến xung sét không thoát được hiệu quả

Lắp SPD mà tiếp địa kém giống như lắp van xả nhưng đường thoát bị nghẹt. Dòng xung sét cần đường về đất có trở kháng thấp; nếu PE lỏng, oxy hóa, dây nhỏ hoặc nối đất không đạt, thiết bị vẫn có thể chịu điện áp cao.

Austdoor 247 thường khuyến nghị khách hàng kiểm tra tiếp địa song song với kiểm tra tủ điều khiển, nhất là trước mùa mưa. Với kinh nghiệm hỗ trợ nhiều hệ cửa cuốn tại TP Hồ Chí Minh, chúng tôi nhận thấy nhiều ca hỏng bo mạch xảy ra ở nơi hộp điều khiển ẩm, dây nguồn cũ và tiếp địa không rõ ràng.

Dây nối SPD quá dài làm tăng điện áp bảo vệ thực tế tại biến tần

Dây nối SPD quá dài làm tăng cảm kháng, khiến điện áp dư tại biến tần cao hơn thông số Up trên datasheet. Đây là lỗi rất thường gặp khi SPD được đặt xa thanh PE hoặc đi dây vòng qua nhiều máng.

Cách khắc phục là đặt SPD gần đầu vào tủ, dùng dây ngắn, đi thẳng về thanh PE và tránh gom dây SPD chung với bó dây tín hiệu. Sau khi lắp, nên chụp lại sơ đồ tủ và đánh dấu vị trí SPD để bảo trì.

Chỉ bảo vệ nguồn động lực mà quên đường tín hiệu, truyền thông RS485, Ethernet, cảm biến và nguồn 24VDC

Nhiều hệ thống cháy biến tần không xảy ra ở cổng nguồn mà ở cổng truyền thông, cổng analog hoặc module I/O. Nếu cảm biến ngoài trời, dây RS485 dài hoặc Ethernet chạy qua nhiều khu vực, xung sét lan truyền có thể đi vào PLC/HMI qua đường tín hiệu.

Vì vậy, chống sét lan truyền cho PLC và biến tần cần xem cả nguồn AC, nguồn DC, tín hiệu và tiếp địa. Đừng chỉ lắp một SPD 3 pha rồi cho rằng toàn bộ hệ thống đã an toàn.

Không kiểm tra trạng thái hiển thị, module thay thế và tuổi thọ SPD sau mùa mưa

SPD có thể suy giảm sau nhiều lần xả xung. Nếu không kiểm tra chỉ thị trạng thái, module hỏng có thể nằm trong tủ nhiều tháng mà không còn tác dụng bảo vệ.

Nên lập lịch:

• Kiểm tra trước mùa mưa.
• Kiểm tra sau các đợt giông sét lớn.
• Thay module khi chỉ thị báo hỏng.
• Siết lại đầu dây, kiểm tra thanh PE.
• Ghi nhận lỗi biến tần/PLC sau mỗi sự kiện thời tiết.

Ứng dụng thực tế: bảo vệ cửa cuốn mùa mưa, trạm bơm và dây chuyền sản xuất

Trong thực tế, chống sét lan truyền không chỉ dành cho nhà máy lớn mà còn cần cho cửa cuốn, trạm bơm, tủ điều khiển ngoài trời và dây chuyền sản xuất có motor. Những hệ thống này đều có điểm chung: motor, bo mạch điều khiển và nguồn cấp dễ bị ảnh hưởng bởi xung quá áp mùa mưa.

Chống sét lan truyền motor nên được xem là một phần của bảo trì phòng ngừa, không phải chỉ xử lý khi thiết bị đã cháy.

Bảo vệ cửa cuốn mùa mưa: vì sao motor cửa cuốn và bo mạch điều khiển dễ hỏng khi sét lan truyền

Motor cửa cuốn và bo mạch điều khiển dễ hỏng trong mùa mưa vì hộp điều khiển thường gần nguồn AC, có anten nhận tín hiệu, dây motor kéo dài và môi trường ẩm. Khi có sét lan truyền, bo mạch nguồn, relay, tụ và IC điều khiển có thể bị cháy.

Giải pháp nên gồm:

• Lắp SPD phù hợp cho nguồn cấp cửa cuốn.
• Kiểm tra tiếp địa và dây PE.
• Chống ẩm hộp điều khiển, tránh nước tạt.
• Kiểm tra motor, hành trình, phanh và lưu điện.
• Ngắt nguồn khi có giông sét lớn nếu không cần vận hành.

Ngoài chống sét, vệ sinh và kiểm tra định kỳ cũng giúp giảm lỗi do bụi, ẩm, côn trùng. Bạn có thể tham khảo Vệ sinh motor cửa cuốn để bảo trì hệ thống ổn định hơn.

Chống sét lan truyền cho trạm bơm: ưu tiên SPD nguồn 3 pha, bảo vệ biến tần và tủ điều khiển ngoài trời

Trạm bơm thường có cáp nguồn dài, motor công suất lớn, cảm biến mức nước và tủ điều khiển đặt ngoài trời. Đây là môi trường rủi ro cao, cần chống sét lan truyền cho trạm bơm theo nhiều lớp.

Cấu hình thường gồm SPD Type 1+2 ở tủ tổng nếu nguồn ngoài trời hoặc có chống sét trực tiếp, SPD Type 2 ở tủ bơm, SPD Type 3 cho nguồn điều khiển và SPD tín hiệu cho cảm biến. Tủ cần kín nước, thông gió hợp lý và có thanh PE rõ ràng.

Chống sét lan truyền cho hệ thống motor nhà xưởng: giảm thời gian dừng máy và chi phí thay biến tần

Trong nhà xưởng, mục tiêu chính của chống sét lan truyền cho hệ thống motor nhà xưởng là giảm dừng máy và giảm chi phí thay biến tần, bo mạch, PLC. Mỗi giờ dừng dây chuyền có thể gây thiệt hại lớn hơn nhiều so với chi phí lắp SPD.

Nên ưu tiên các khu vực:

• Tủ tổng và tủ phân phối chính.
• Tủ điều khiển motor quan trọng.
• Biến tần cho bơm, quạt, băng tải, máy nén.
• PLC/HMI trung tâm.
• Cáp tín hiệu đi ngoài trời hoặc qua khu vực nhiễu cao.

Bảo vệ PLC và biến tần đồng thời để tránh lỗi dây chuyền khó truy vết

PLC và biến tần liên kết chặt chẽ qua tín hiệu điều khiển, truyền thông và nguồn chung. Nếu chỉ bảo vệ biến tần nhưng PLC hỏng module I/O, dây chuyền vẫn dừng và lỗi có thể khó truy vết hơn.

Một phương án tốt cần bảo vệ đồng thời:

• Nguồn động lực 3 pha.
• Nguồn điều khiển 220VAC/24VDC.
• Đường truyền thông RS485/Ethernet.
• Cảm biến, encoder, công tắc hành trình.
• Thanh PE và liên kết đẳng thế toàn tủ.

Với cửa cuốn, lỗi phanh hoặc cơ cấu cơ khí cũng có thể khiến motor hoạt động bất thường. Nếu cửa cuốn trôi, kẹt hoặc dừng sai vị trí, nên kiểm tra thêm Lỗi phanh motor cửa cuốn cùng với phần điện.

Giá thiết bị chống sét lan truyền 3 pha phụ thuộc vào những yếu tố nào?

Giá thiết bị chống sét lan truyền 3 pha phụ thuộc vào thương hiệu, cấp SPD, dòng xả, số cực, tiêu chuẩn thử nghiệm, module thay thế và chi phí thi công đi kèm. Không nên chỉ so giá thiết bị, vì hiệu quả bảo vệ còn phụ thuộc vào khảo sát tủ điện, tiếp địa, MCB/MCCB, dây PE và tay nghề lắp đặt.

Một SPD rẻ nhưng sai thông số có thể không giúp giảm rủi ro hỏng biến tần. Ngược lại, cấu hình phù hợp giúp tối ưu chi phí bảo vệ thiết bị điện trong dài hạn.

Ảnh hưởng của thương hiệu, cấp SPD Type 1/Type 2/Type 3, Imax, Iimp và số cực bảo vệ

SPD Type 1 thường có giá cao hơn Type 2 vì phải chịu dòng xung Iimp lớn. SPD Type 1+2 hoặc Type 2+3 cũng thường cao hơn thiết bị đơn cấp vì có khả năng phối hợp tốt hơn. Số cực bảo vệ 1P, 1P+N, 3P, 3P+N hoặc 4P cũng ảnh hưởng đến giá.

Các yếu tố làm thay đổi giá:

Yếu tố Ảnh hưởng Ghi chú
Type SPD Type 1 thường cao hơn Type 2/3 Phụ thuộc vị trí lắp
Imax/Iimp Dòng càng cao, giá thường càng cao Cần chọn đúng rủi ro
Số cực 3P+N/4P cao hơn 1P Theo hệ thống điện
Thương hiệu Khác nhau về chứng nhận, độ bền Nên ưu tiên datasheet rõ
Module thay thế Tiện bảo trì Giảm chi phí về sau

Chi phí phụ kiện đi kèm: MCB/MCCB, cầu chì, thanh cái tiếp địa, dây PE, hộp tủ, công lắp đặt

Chi phí lắp SPD không chỉ là giá thiết bị. Cần tính thêm MCB/MCCB hoặc cầu chì bảo vệ SPD, dây pha, dây PE, đầu cos, thanh cái tiếp địa, hộp tủ phụ nếu thiếu không gian và công kiểm tra hệ thống.

Nếu tủ cũ, có thể cần sắp xếp lại dây, bổ sung thanh PE, siết lại đầu nối hoặc đo tiếp địa. Đây là khoản đáng đầu tư vì lắp SPD vào một tủ điện lộn xộn, PE kém sẽ làm giảm hiệu quả bảo vệ.

Vì sao không nên chỉ so giá SPD mà cần tính chi phí hỏng biến tần, dừng máy và thay bo mạch

Chi phí hỏng biến tần, thay bo mạch, sửa motor và dừng dây chuyền thường cao hơn nhiều so với chi phí SPD. Đặc biệt với nhà máy chạy liên tục, mất một biến tần quan trọng có thể kéo theo mất sản lượng, trễ đơn hàng và tăng chi phí bảo trì khẩn cấp.

Khi đánh giá giá thiết bị chống sét lan truyền 3 pha, nên tính theo tổng chi phí sở hữu:

• Giá SPD và phụ kiện.
• Chi phí khảo sát, lắp đặt, đo tiếp địa.
• Chi phí bảo trì, thay module.
• Giá trị biến tần, PLC, HMI được bảo vệ.
• Thiệt hại nếu dừng máy.

Checklist nhanh trước khi mua và lắp SPD bảo vệ biến tần công nghiệp

Trước khi mua và lắp SPD bảo vệ biến tần công nghiệp, cần xác định loại nguồn, sơ đồ nối đất, mức rủi ro sét, thông số SPD bắt buộc và kế hoạch bảo trì. Checklist này giúp tránh chọn sai thiết bị và giảm rủi ro lắp xong nhưng bảo vệ không hiệu quả.

Nếu bạn đang tự hỏi “có cần lắp chống sét cho biến tần không”, câu trả lời thực tế là nên lắp khi biến tần vận hành trong môi trường có sét, nguồn 3 pha, cáp dài, tải lớn, trạm bơm, nhà xưởng hoặc thiết bị điều khiển nhạy cảm.

Xác định loại nguồn điện, sơ đồ nối đất và vị trí lắp trong hệ thống

Trước tiên, hãy xác định nguồn 1 pha hay 3 pha, có trung tính hay không, điện áp 220V/380V/400V/415V và hệ nối đất TN-S, TN-C, TT hoặc IT. Sau đó xác định SPD lắp ở tủ tổng, tủ nhánh, tủ motor hay gần PLC/HMI.

Câu hỏi cần trả lời:

• Nguồn cấp vào tủ là loại nào?
• Tủ có thanh PE riêng không?
• N và PE có tách đúng không?
• Biến tần cách SPD bao xa?
• Có cáp nguồn hoặc tín hiệu đi ngoài trời không?

Xác định mức rủi ro sét: nhà xưởng có chống sét trực tiếp, cáp nguồn ngoài trời, khu vực trống trải hay không

Mức rủi ro sét quyết định nên dùng Type 1, Type 2 hay Type 3. Nếu nhà xưởng có chống sét trực tiếp, nguồn đi ngoài trời, trạm bơm xa hoặc khu vực trống trải, nên ưu tiên cấu hình nhiều tầng.

Nếu tủ nằm sâu trong nhà xưởng, đã có Type 1/Type 2 ở cấp trước, có thể dùng SPD Type 2 hoặc Type 3 gần thiết bị nhạy cảm tùy yêu cầu. Không có một cấu hình chung cho mọi công trình.

Kiểm tra thông số bắt buộc: Uc, Up, In, Imax, Iimp, số cực, tiêu chuẩn IEC 61643 và chỉ thị trạng thái

Khi chọn SPD, bắt buộc kiểm tra Uc, Up, In, Imax, Iimp, số cực, tiêu chuẩn IEC 61643, khả năng thay module và chỉ thị trạng thái. Đây là những thông số kỹ thuật quan trọng hơn lời quảng cáo.

Checklist nhanh:

Hạng mục Cần kiểm tra Vì sao quan trọng
Uc Phù hợp điện áp nguồn Tránh SPD hỏng sớm
Up Thấp, phù hợp thiết bị Giảm áp dư vào biến tần
In/Imax Theo rủi ro xung Chịu xung lặp lại
Iimp Có nếu dùng Type 1 Chịu dòng xung sét lớn
Số cực Đúng 1P/3P/3P+N Phù hợp sơ đồ điện
Chỉ thị Xanh/đỏ hoặc tiếp điểm Dễ bảo trì

Kiểm tra khả năng phối hợp với thiết bị bảo vệ quá dòng và hệ thống tiếp địa

SPD phải phối hợp với MCB, MCCB hoặc cầu chì bảo vệ SPD. Ngoài ra, tiếp địa phải được đo kiểm, dây PE đủ tiết diện và thanh cái PE có liên kết tốt với vỏ tủ, máng cáp, khung máy.

Nếu hệ thống tiếp địa không đạt, cần xử lý trước hoặc đồng thời khi lắp SPD. Không nên lắp SPD chỉ để “có thiết bị” nhưng bỏ qua đường xả năng lượng.

Lập kế hoạch bảo trì định kỳ trước và sau mùa mưa

Bảo trì SPD nên thực hiện trước mùa mưa, sau các đợt giông sét lớn và trong các kỳ bảo trì điện định kỳ. Việc này giúp phát hiện module suy giảm, dây lỏng, PE oxy hóa hoặc tủ bị ẩm.

Kế hoạch nên gồm:

  1. Kiểm tra chỉ thị SPD.
  2. Siết lại đầu dây, đầu cos.
  3. Đo điện trở tiếp địa nếu cần.
  4. Kiểm tra lỗi biến tần/PLC trong lịch sử vận hành.
  5. Thay module SPD khi báo hỏng.

Với hệ cửa cuốn, Austdoor 247 khuyến nghị kết hợp kiểm tra motor, hộp điều khiển, lưu điện, hành trình và phanh để giảm lỗi trong mùa mưa.

Kết luận

Chống sét lan truyền motor không chỉ là lắp một thiết bị SPD vào tủ điện, mà là giải pháp phối hợp đúng cấp bảo vệ, đúng thông số và đúng cách nối đất. Với biến tần công nghiệp, nên ưu tiên bảo vệ nhiều tầng từ tủ tổng đến tủ điều khiển, kết hợp SPD Type 1, Type 2, Type 3 khi cần để giảm rủi ro hỏng bo mạch, cháy biến tần và gián đoạn sản xuất.

Nếu hệ thống của bạn có motor 3 pha, biến tần, PLC/HMI, trạm bơm, cửa cuốn hoặc tủ điều khiển ngoài trời, việc khảo sát SPD trước mùa mưa là bước nên làm sớm. Austdoor 247, đại lý cấp 1 cung cấp sản phẩm cửa cuốn Austdoor tại TP Hồ Chí Minh, có kinh nghiệm lắp đặt và sửa chữa cửa cuốn Austdoor, đồng thời hỗ trợ khách hàng kiểm tra các rủi ro nguồn điện, motor và bo mạch điều khiển trong quá trình bảo trì.

Nếu bạn chưa chắc nên chọn SPD nào cho biến tần, motor 3 pha, trạm bơm, cửa cuốn hoặc tủ điện nhà xưởng, hãy liên hệ đơn vị lắp đặt chống sét lan truyền công nghiệp để được khảo sát hệ thống điện, kiểm tra tiếp địa và đề xuất cấu hình SPD phù hợp trước mùa mưa. Austdoor 247 hỗ trợ tại TP Hồ Chí Minh: địa chỉ 200 Trịnh Thị Miếng, Thới Tam Thôn, Hóc Môn; Hotline/Zalo: 0971.285.365 – 0968.789.247.

Lưu ý: Thông tin trong bài viết này chỉ mang tính tham khảo. Để được tư vấn tốt nhất, vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn cụ thể theo nhu cầu thực tế của bạn.
