Đọc tem nhãn motor: Giải mã thông số, đấu nối đúng an toàn

Đọc tem nhãn motor là bước bắt buộc trước khi mua, thay thế hoặc đấu nối động cơ điện để tránh chọn sai công suất, sai điện áp, cháy cuộn dây và mua nhầm hàng kém chất lượng. Cập nhật theo thực tế kỹ thuật đến tháng 10/2026, chỉ cần hiểu các thông số chính như kW/HP, V, A, Hz, rpm, cosφ, IP, cấp cách điện và sơ đồ sao tam giác, bạn có thể kiểm tra motor nhanh, đấu nối đúng và an toàn hơn.

Đọc nhanh tem nhãn motor: những thông số phải kiểm tra đầu tiên khi mua hàng

Khi cầm một motor mới hoặc motor thay thế, hãy đọc tem nhãn motor theo thứ tự: hãng – model – công suất – điện áp – dòng điện – tốc độ – kiểu đấu dây – cấp bảo vệ. Cách đọc tem nhãn motor đúng giúp bạn loại bỏ sớm motor không phù hợp trước khi mất thời gian lắp đặt.

Tem nhãn motor, hay nameplate motor, thường được dập nhôm, in laser hoặc khắc trực tiếp trên thân động cơ điện. Với thợ bảo trì, nhân viên vận hành hoặc chủ xưởng, đây là “hồ sơ kỹ thuật rút gọn” của motor.

Các thông số cần nhìn đầu tiên:

Với các hệ thống cửa cuốn dùng motor chuyên dụng, bạn có thể tham khảo thêm Motor cửa cuốn AC và DC để hiểu khác biệt giữa motor xoay chiều, một chiều và bộ lưu điện đi kèm.

Tên hãng, model, số serial và tiêu chuẩn: cơ sở đầu tiên để phân biệt motor thật giả

Tên hãng, model và số serial là nhóm thông tin đầu tiên cần kiểm tra khi phân biệt motor thật giả. Nếu tem nhãn motor in mờ, sai logo, serial không tra được hoặc thông số không khớp catalogue, rủi ro mua phải hàng kém chất lượng rất cao.

Một motor chính hãng thường có:

• Logo rõ nét, đúng nhận diện thương hiệu.
• Model có cấu trúc nhất quán với catalogue.
• Serial number hoặc mã QR có thể đối chiếu.
• Tiêu chuẩn IEC, NEMA, ISO hoặc cấp hiệu suất IE được ghi rõ.
• Phiếu bảo hành, hóa đơn, chứng từ nhập hàng hoặc chứng nhận đại lý.

Tại Austdoor 247, khi hỗ trợ khách hàng kiểm tra motor cửa cuốn và thiết bị điện liên quan, chúng tôi thường khuyên khách chụp rõ tem trước khi đặt mua. Cách này giúp đối chiếu đúng model, công suất motor, điện áp định mức và tránh nhầm hàng trôi nổi.

Công suất motor kW/HP: cách xem công suất motor và quy đổi HP sang kW

Công suất motor cho biết khả năng sinh công của động cơ, thường ghi bằng kW hoặc HP. Cách xem công suất motor đơn giản nhất là tìm ký hiệu “kW”, “HP”, “Output” hoặc “P2” trên nameplate motor.

Quy đổi phổ biến:

Cách quy đổi HP sang kW motor không nên dùng để chọn motor một cách máy móc. Cùng 2,2 kW nhưng tải bơm ly tâm, tải băng tải, tải máy nghiền hoặc tải nâng hạ sẽ yêu cầu moment xoắn và dòng khởi động khác nhau.

Nếu thay motor cũ, hãy ưu tiên cùng công suất kW, cùng tốc độ vòng quay rpm và cùng kiểu lắp đặt. Không nên tăng công suất quá lớn nếu hệ thống dây dẫn, aptomat, contactor và tải cơ khí không đáp ứng.

Điện áp định mức: cách xem điện áp motor 220V, 380V, 660V trên nameplate motor

Điện áp định mức cho biết motor được thiết kế để chạy ở mức điện áp nào. Cách xem điện áp motor là tìm dòng ghi “V”, “Voltage”, “Δ/Y”, “220/380V”, “380/660V” hoặc ký hiệu sao tam giác trên tem.

Một số kiểu ghi thường gặp:

Điện áp 220V, điện áp 380V và điện áp 660V không được hiểu chung chung. Phải đọc cùng ký hiệu Δ/Y, vì đây là yếu tố quyết định motor 220/380V đấu sao hay tam giác và motor 380/660V đấu như thế nào.

Dòng điện định mức: cách xem dòng điện định mức motor để chọn aptomat, contactor và dây dẫn

Dòng điện định mức là dòng motor tiêu thụ khi chạy đủ tải ở điện áp và tần số định mức. Cách xem dòng điện định mức motor là tìm ký hiệu “A”, “Amp”, “In” hoặc dòng ghi song song với từng mức điện áp.

Ví dụ tem ghi: 220/380V – 8.6/5.0A. Điều này nghĩa là khi đấu tam giác ở 220V, dòng khoảng 8.6A; khi đấu sao ở 380V, dòng khoảng 5.0A.

Khi chọn thiết bị:

• Aptomat nên chọn theo dòng định mức, dòng khởi động và đặc tính tải.
• Contactor chọn theo dòng AC-3 cho động cơ điện, không chỉ nhìn dòng tải thuần trở.
• Rơ-le nhiệt thường chỉnh gần dòng định mức ghi trên tem sau khi chạy thử.
• Dây dẫn cần tính theo dòng, chiều dài dây, môi trường và phương pháp đi dây.

Dòng điện định mức motor là thông số quan trọng để hạn chế nóng dây, sụt áp, nhảy bảo vệ hoặc cháy cuộn dây.

Ý nghĩa thông số trên nameplate motor và cách đọc đúng từng chỉ số

Ý nghĩa thông số trên nameplate motor không chỉ nằm ở từng con số riêng lẻ mà còn ở mối liên hệ giữa công suất, điện áp, dòng điện, tần số, tốc độ và kiểu tải. Muốn đọc thông số trên tem động cơ điện chính xác, hãy luôn đối chiếu các chỉ số với nhau.

Ví dụ: motor 2.2 kW, 380V, 50Hz, 1420 rpm thường là motor 4 cực chạy gần 1500 vòng/phút. Nếu tem ghi 2.2 kW nhưng dòng điện quá thấp hoặc quá cao bất thường so với catalogue, cần kiểm tra lại nguồn gốc motor.

Tần số Hz, tốc độ vòng quay rpm và cách đọc tốc độ vòng quay motor

Tần số Hz là tần số nguồn điện cấp cho motor, phổ biến tại Việt Nam là 50Hz. Cách đọc tốc độ vòng quay motor là tìm ký hiệu “rpm”, “r/min” hoặc “min-1” trên tem.

Tốc độ đồng bộ lý thuyết phụ thuộc tần số Hz và số cực motor:

Tốc độ vòng quay rpm thực tế luôn thấp hơn tốc độ đồng bộ do có độ trượt. Khi chọn motor thay thế, sai tốc độ có thể làm bơm quá tải, quạt hút quá dòng hoặc máy cơ khí chạy sai năng suất.

Số cực motor và mối liên hệ giữa Hz, rpm, moment xoắn và tải định mức

Số cực motor quyết định tốc độ nền của động cơ ở cùng tần số nguồn. Motor càng nhiều cực thì tốc độ càng thấp, nhưng thường phù hợp hơn với tải cần moment xoắn lớn ở tốc độ chậm.

Công thức tốc độ đồng bộ:

Ns = 120 x f / P

Trong đó:

• Ns: tốc độ đồng bộ, đơn vị rpm.
• f: tần số Hz.
• P: số cực motor.

Moment xoắn liên quan đến công suất và tốc độ. Cùng công suất kW, motor tốc độ thấp thường có moment xoắn lớn hơn. Vì vậy khi thay motor cho băng tải, máy trộn, tời kéo hoặc cửa cuốn công nghiệp, không nên chỉ nhìn kW mà bỏ qua rpm và hộp giảm tốc.

Nếu motor trong hệ cửa cuốn chạy yếu, kêu lạ hoặc không giữ tải, bạn có thể xem thêm Lỗi phanh motor cửa cuốn để phân biệt lỗi phanh, lỗi tụ, lỗi cuộn dây và lỗi cơ khí.

Hệ số công suất cos phi trên tem motor là gì và ảnh hưởng đến điện năng tiêu thụ

Cos phi trên tem motor là gì? Đây là hệ số công suất, thể hiện mức độ hiệu quả khi motor biến điện năng thành công suất hữu ích trong hệ xoay chiều. Cosφ càng cao thì phần công suất phản kháng càng thấp, hệ thống điện vận hành càng hiệu quả.

Motor không đồng bộ thường có cosφ khoảng 0.75-0.90 tùy công suất và tải. Khi motor chạy non tải, hệ số công suất cos phi thường giảm, làm tăng dòng biểu kiến trên lưới.

Với nhà xưởng có nhiều động cơ điện, cosφ thấp có thể khiến dòng tổng tăng, tổn hao dây dẫn tăng và có thể phát sinh chi phí bù công suất phản kháng tùy chính sách điện năng áp dụng. Vì vậy, khi đọc tem nhãn motor, hãy ghi lại cosφ để phục vụ tính toán tải và tủ điện.

Hiệu suất motor, cấp hiệu suất IE2 IE3 và lý do nên ưu tiên động cơ tiết kiệm điện

Hiệu suất motor cho biết tỷ lệ công suất điện đầu vào được chuyển thành công suất cơ hữu ích. Cấp hiệu suất IE2 IE3 thường gặp trên motor theo tiêu chuẩn IEC, trong đó IE3 tiết kiệm điện hơn IE2 ở cùng điều kiện vận hành.

Motor hiệu suất cao có giá mua ban đầu cao hơn, nhưng giúp giảm điện năng tiêu thụ nếu chạy nhiều giờ mỗi ngày. Với tải chạy liên tục S1 như bơm, quạt, máy nén hoặc dây chuyền sản xuất, chênh lệch hiệu suất vài phần trăm có thể tạo ra chi phí điện đáng kể sau 1-3 năm.

Khi chọn motor thay thế theo tem nhãn, nên ưu tiên cùng công suất, cùng tốc độ nhưng cấp hiệu suất bằng hoặc cao hơn motor cũ nếu điều kiện lắp đặt cho phép.

Chế độ làm việc S1, dòng khởi động và các thông tin vận hành cần lưu ý

Chế độ làm việc S1 nghĩa là motor được thiết kế để chạy liên tục ở tải định mức cho đến khi đạt cân bằng nhiệt. Đây là ký hiệu phổ biến trên động cơ điện công nghiệp và rất quan trọng khi chọn motor cho nhà máy.

Một số chế độ làm việc thường gặp:

Dòng khởi động của motor không đồng bộ có thể cao hơn dòng định mức nhiều lần. Vì vậy, nếu aptomat nhảy ngay khi khởi động, chưa chắc motor hỏng; có thể do chọn sai đặc tuyến bảo vệ, sụt áp nguồn, tải bị kẹt hoặc đấu sai sao tam giác.

Phân biệt motor 1 pha và 3 pha trên tem nhãn để tránh mua sai

Cách phân biệt motor 1 pha và 3 pha trên tem là nhìn vào điện áp, số pha, ký hiệu tụ điện và sơ đồ đấu dây. Motor 1 pha thường ghi 220V, 1PH, capacitor; motor 3 pha thường ghi 3PH, 220/380V, 380/660V, Δ/Y.

Mua sai motor 1 pha hoặc motor 3 pha sẽ gây tốn chi phí đổi trả, không đấu được vào nguồn hiện có hoặc dễ cháy motor nếu cố chạy sai điện áp.

Đọc thông số motor 1 pha: điện áp 220V, tụ đề, tụ ngậm và ký hiệu thường gặp

Đọc thông số motor 1 pha cần chú ý điện áp 220V, công suất HP/kW, dòng điện định mức, tốc độ rpm và thông số tụ. Motor 1 pha thường dùng trong dân dụng, máy nhỏ, quạt, bơm nước, cửa cuốn hoặc thiết bị không có điện 3 pha.

Ký hiệu thường gặp:

• 1PH hoặc Single Phase: motor 1 pha.
• 220V hoặc 230V: điện áp định mức.
• Capacitor, C, μF: thông số tụ.
• Start capacitor: tụ đề.
• Run capacitor: tụ ngậm.
• A hoặc Amp: dòng điện định mức.

Nếu thay tụ sai trị số μF hoặc sai điện áp chịu đựng, motor có thể khó khởi động, nóng nhanh, ù điện hoặc giảm tuổi thọ cuộn dây. Với cửa cuốn, việc kiểm tra tụ, motor, hành trình và bộ lưu điện nên đi cùng nhau; bài Ắc quy bộ lưu điện cửa cuốn sẽ hữu ích khi motor chạy yếu lúc mất điện.

Đọc thông số động cơ điện 3 pha: điện áp, dòng điện, kiểu đấu dây và tiêu chuẩn IEC/NEMA

Đọc thông số động cơ điện 3 pha cần tập trung vào điện áp định mức, dòng điện định mức, ký hiệu Δ/Y, tần số Hz, tốc độ vòng quay rpm và tiêu chuẩn IEC/NEMA. Đây là nhóm motor phổ biến trong nhà xưởng, bơm, quạt, máy nén, băng tải và cơ khí.

Trên tem motor 3 pha thường có:

• 3PH hoặc Three Phase.
• 50Hz hoặc 50/60Hz.
• 220/380V, 380/660V hoặc 400/690V.
• Δ/Y tương ứng tam giác/sao.
• IP55, IP54 hoặc cấp bảo vệ khác.
• Ins. Class F, B hoặc H.
• Efficiency, IE2, IE3.

Tiêu chuẩn IEC phổ biến tại Việt Nam và châu Âu, còn tiêu chuẩn NEMA thường gặp ở motor theo hệ Mỹ. Khi thay motor, cần kiểm tra khung lắp, kích thước trục, mặt bích, chân đế và cấp bảo vệ chứ không chỉ đọc kW.

Cách phân biệt motor 1 pha và 3 pha trên tem khi tem bị mờ hoặc thiếu thông tin

Khi tem bị mờ, có thể phân biệt motor 1 pha và 3 pha bằng số đầu dây, hộp cực, tụ điện và cấu tạo bên ngoài. Tuy nhiên, nếu không chắc, cần đo kiểm bằng đồng hồ và nhờ kỹ thuật viên có chuyên môn.

Dấu hiệu nhận biết nhanh:

Không nên đoán theo kích thước motor. Một số motor 1 pha công suất lớn có vỏ khá to, trong khi motor 3 pha công suất nhỏ lại gọn hơn.

Cách đọc sơ đồ đấu dây motor 3 pha theo tem để đấu nối đúng an toàn

Cách đọc sơ đồ đấu dây motor 3 pha theo tem là xác định điện áp cuộn dây, ký hiệu Δ/Y và cách đặt cầu đấu trên hộp cực. Đọc sai sơ đồ đấu dây có thể làm motor nóng nhanh, mất pha, nổ cầu chì hoặc cháy cuộn dây.

Trước khi đấu, luôn ngắt nguồn, khóa nguồn, kiểm tra hết điện bằng thiết bị đo phù hợp và đảm bảo người thực hiện có chuyên môn về an toàn điện.

Motor 220/380V đấu sao hay tam giác khi dùng điện lưới 3 pha 380V

Motor 220/380V khi dùng điện lưới 3 pha 380V thường đấu sao Y. Lý do là mỗi cuộn dây của motor loại này được thiết kế chịu khoảng 220V; khi đấu sao vào lưới 380V, điện áp trên mỗi cuộn xấp xỉ 220V.

Nếu đấu tam giác Δ trực tiếp vào lưới 380V, mỗi cuộn dây có thể phải chịu 380V, vượt định mức và rất dễ cháy. Đây là lỗi đấu nối phổ biến khi thợ chỉ nhìn thấy “380V” trên tem mà bỏ qua ký hiệu Δ/Y.

Ghi nhớ nhanh:

Motor 380/660V đấu như thế nào khi dùng điện 3 pha 380V và khi khởi động sao tam giác

Motor 380/660V khi dùng điện 3 pha 380V thường đấu tam giác Δ để chạy định mức. Với loại này, mỗi cuộn dây chịu 380V, nên đấu tam giác vào lưới 380V là phù hợp.

Khi khởi động sao tam giác, motor 380/660V có thể khởi động sao Y trên nguồn 380V để giảm dòng khởi động, sau đó chuyển sang tam giác Δ để chạy. Điều kiện là tải cho phép khởi động nhẹ và tủ điện sao tam giác được thiết kế đúng trình tự.

Không phải motor nào cũng dùng được khởi động sao tam giác. Hãy kiểm tra tem, số đầu dây, tải cơ khí và khuyến cáo nhà sản xuất trước khi áp dụng.

Cách đấu dây motor 3 pha theo tem: nhận biết U1 V1 W1, U2 V2 W2 và cầu đấu

Cách đấu dây motor 3 pha theo tem bắt đầu từ việc nhận biết 6 đầu dây U1, V1, W1, U2, V2, W2 trong hộp cực. Ba cuộn dây tương ứng là U1-U2, V1-V2, W1-W2.

Cách đặt cầu đấu thường gặp:

Sau khi đấu xong, chạy thử không tải để kiểm tra chiều quay, dòng điện từng pha, tiếng ồn và độ rung. Nếu ngược chiều quay, chỉ cần đảo 2 trong 3 pha nguồn, không đảo lung tung các cầu cuộn dây.

Những lỗi đấu nối thường gặp gây nóng motor, mất pha, ngược chiều quay hoặc cháy cuộn dây

Các lỗi đấu nối thường gặp gồm đấu sai sao tam giác, siết lỏng cầu đấu, mất pha, chọn dây nhỏ, chỉnh rơ-le nhiệt sai và cấp sai điện áp. Những lỗi này có thể làm motor nóng nhanh, rung mạnh, ù điện hoặc cháy cuộn dây.

Dấu hiệu cần dừng máy ngay:

• Motor nóng bất thường sau vài phút chạy.
• Dòng một pha lệch nhiều so với hai pha còn lại.
• Có mùi khét, tiếng ù lớn hoặc rung mạnh.
• Aptomat hoặc rơ-le nhiệt nhảy lặp lại.
• Tốc độ yếu hơn định mức hoặc tải không đạt.

Với motor cửa cuốn, hiện tượng dừng đột ngột không chỉ do motor mà còn có thể liên quan đến hành trình, phanh, tụ hoặc nguồn cấp. Bạn có thể đọc thêm Tự ngắt điện motor để khoanh vùng nguyên nhân an toàn hơn.

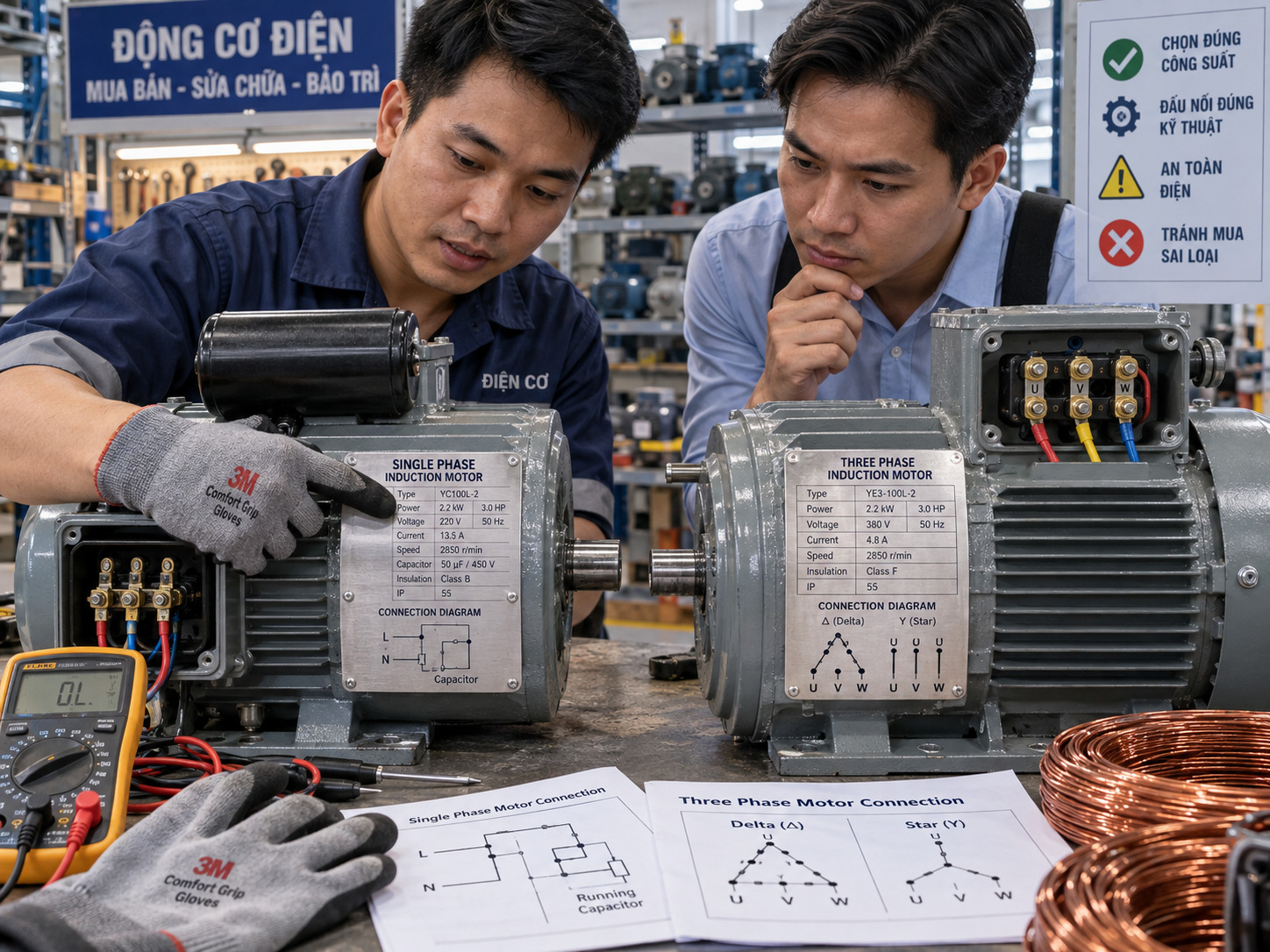

Các ký hiệu an toàn và độ bền cần kiểm tra trước khi chọn motor thay thế

Khi chọn motor thay thế, ngoài kW, V và rpm, cần kiểm tra cấp bảo vệ IP, cấp cách điện, chế độ làm việc, vòng bi motor, kiểu lắp đặt, kích thước trục và mặt bích. Đây là các thông số quyết định motor có bền trong môi trường thực tế hay không.

Một motor đúng công suất nhưng sai IP có thể nhanh hỏng trong môi trường bụi, nước hoặc ngoài trời. Một motor đúng điện áp nhưng sai mặt bích, sai đường kính trục cũng không lắp vừa máy.

Ký hiệu IP trên tem motor là gì: chọn cấp bảo vệ IP theo môi trường bụi, nước, ngoài trời

Ký hiệu IP trên tem motor là gì? IP là cấp bảo vệ vỏ motor trước bụi và nước, thường ghi như IP44, IP54, IP55, IP65. Số đầu thể hiện mức chống bụi, số sau thể hiện mức chống nước.

Ví dụ:

Nếu motor lắp ngoài trời, khu rửa xe, xưởng gỗ, xưởng đá hoặc nơi nhiều bụi kim loại, cấp bảo vệ IP cần được xem kỹ hơn. Đừng chỉ nhìn công suất motor rồi bỏ qua điều kiện môi trường.

Cấp cách điện F trên motor là gì và liên quan thế nào đến nhiệt độ làm việc

Cấp cách điện F trên motor là gì? Đây là cấp chịu nhiệt của vật liệu cách điện trong cuộn dây, thường cho phép nhiệt độ làm việc cao hơn cấp B trong cùng điều kiện thiết kế. Trên tem có thể ghi Ins. Class B, F hoặc H.

Cấp cách điện không có nghĩa là motor được phép chạy quá tải liên tục. Nó chỉ cho biết khả năng chịu nhiệt của vật liệu cách điện theo tiêu chuẩn. Nếu motor quá tải, mất pha, thông gió kém hoặc bụi bám dày, cuộn dây vẫn có thể lão hóa nhanh.

Để motor bền hơn, hãy giữ cánh quạt làm mát sạch, không che kín lỗ thông gió và vệ sinh định kỳ. Với hệ cửa cuốn, hướng dẫn Vệ sinh motor cửa cuốn giúp giảm bụi, kẹt cơ và nguy cơ nóng motor.

Vòng bi motor, kiểu lắp đặt, kích thước trục và mặt bích khi thay thế động cơ cũ

Vòng bi motor, kiểu lắp đặt, kích thước trục và mặt bích là nhóm thông số cơ khí bắt buộc kiểm tra khi thay motor. Nếu sai một trong các yếu tố này, motor có thể không lắp vừa dù thông số điện hoàn toàn đúng.

Cần đo hoặc ghi lại:

• Đường kính trục, chiều dài trục và then.
• Khoảng cách lỗ chân đế.
• Mặt bích B5, B14 hoặc kiểu lắp chân B3.
• Chiều cao tâm trục.
• Mã vòng bi nếu có trên catalogue hoặc tem phụ.
• Hướng lắp và không gian tản nhiệt.

Vòng bi hư thường gây tiếng rào, rung, nóng đầu bạc hoặc kẹt trục. Nếu motor mới lắp đã rung, cần kiểm tra đồng tâm khớp nối, puly, dây curoa và cân bằng tải.

Cách chọn motor thay thế theo tem nhãn: khớp công suất, tốc độ, điện áp, kiểu lắp và tải

Cách chọn motor thay thế theo tem nhãn là khớp tối thiểu 5 nhóm: công suất, tốc độ, điện áp, kiểu lắp và đặc tính tải. Nếu thiếu tem cũ, cần đo thực tế máy, kiểm tra nguồn và tham khảo catalogue.

Nguyên tắc chọn nhanh:

Nếu motor dùng trong hệ cửa cuốn, ngoài thông số motor cần kiểm tra cả cam hành trình, ray, lò xo và bộ điều khiển. Bài Cam hành trình cửa cuốn giúp bạn hiểu vì sao motor dừng sai điểm dù thông số điện vẫn bình thường.

Kỹ năng đi mua motor chính hãng: kiểm tra tem nhãn để phân biệt thật giả

Kỹ năng đi mua motor chính hãng bắt đầu từ việc đọc tem nhãn motor, đối chiếu catalogue và kiểm tra chứng từ. Phân biệt motor thật giả không thể chỉ dựa vào giá; cần xem đồng thời tem, vỏ, trọng lượng, serial, bảo hành và uy tín người bán.

Một motor giá rẻ bất thường có thể dùng lõi thép mỏng, dây nhôm thay dây đồng, vòng bi kém, quạt yếu hoặc tem ghi thông số không đúng thực tế. Khi đưa vào tải, motor dễ nóng, hao điện và nhanh hỏng.

So sánh tem nhãn, logo, font chữ, mã QR, số serial và phiếu bảo hành

Tem nhãn chính hãng thường có chất lượng in hoặc khắc rõ, logo sắc nét, font chữ đồng nhất và thông tin không mâu thuẫn. Mã QR, serial và phiếu bảo hành cần đối chiếu được với đại lý hoặc nhà sản xuất.

Khi kiểm tra tại cửa hàng:

• Chụp tem nhãn motor cận cảnh.
• So logo với website chính thức.
• Quét mã QR nếu có.
• Yêu cầu phiếu bảo hành ghi đúng model, serial.
• Kiểm tra vỏ motor, sơn, ốc, hộp cực và cánh quạt.

Austdoor 247 là đại lý cấp 1 cung cấp sản phẩm cửa cuốn Austdoor tại TP Hồ Chí Minh, đồng thời thi công lắp đặt và sửa chữa cửa cuốn Austdoor. Với kinh nghiệm thực tế, chúng tôi nhận thấy kiểm tra tem và chứng từ ngay từ đầu giúp giảm đáng kể rủi ro mua sai hàng.

Đối chiếu thông số trên tem với catalogue, website hãng và hóa đơn chứng từ

Thông số trên tem cần khớp với catalogue, website hãng và hóa đơn chứng từ. Nếu tem ghi 5.5 kW nhưng catalogue cùng model chỉ có 4 kW, hoặc serial không thuộc dải sản phẩm, cần thận trọng.

Các điểm cần đối chiếu:

Với motor và tủ điều khiển ngoài trời, nên kiểm tra thêm chống sét và bảo vệ nguồn. Nội dung Chống sét lan truyền motor sẽ giúp bạn hiểu vì sao motor vẫn có thể hỏng dù không bị quá tải.

Dấu hiệu motor kém chất lượng: tem in mờ, thông số bất thường, vỏ nhẹ, giá quá rẻ

Motor kém chất lượng thường có tem in mờ, lỗi chính tả, logo lệch, vỏ nhẹ, tiếng quay thô, dây ra nhỏ và giá thấp hơn thị trường quá nhiều. Một số motor còn ghi công suất cao hơn thực tế để dễ bán.

Dấu hiệu cần tránh:

• Không có serial hoặc serial trùng nhiều máy.
• Tem ghi thiếu dòng điện định mức hoặc cosφ.
• Không rõ cấp bảo vệ IP, cấp cách điện.
• Hộp cực mỏng, ốc kém, gioăng không kín.
• Người bán né tránh câu hỏi về bảo hành.
• Không có hóa đơn hoặc chứng từ nguồn gốc.

Giá rẻ chỉ có lợi khi thông số đúng và nguồn gốc rõ. Nếu motor cháy giữa ca sản xuất, chi phí dừng máy thường lớn hơn nhiều so với khoản tiết kiệm ban đầu.

Checklist 10 điểm cần hỏi người bán trước khi chốt mua motor

Trước khi chốt mua, hãy hỏi người bán 10 điểm để chắc rằng motor phù hợp tải và là hàng chính hãng. Checklist này đặc biệt hữu ích khi bạn mua thay thế gấp hoặc đặt hàng từ xa.

1. Motor là 1 pha hay 3 pha?
2. Công suất kW/HP chính xác là bao nhiêu?
3. Điện áp định mức và kiểu đấu Δ/Y thế nào?
4. Dòng điện định mức ở từng mức điện áp là bao nhiêu?
5. Tốc độ vòng quay rpm và số cực motor?
6. Cấp bảo vệ IP và cấp cách điện?
7. Chế độ làm việc S1 hay chế độ khác?
8. Kích thước trục, mặt bích, chân đế có khớp motor cũ không?
9. Có serial, phiếu bảo hành, hóa đơn không?
10. Có hỗ trợ tư vấn đấu nối và chọn thiết bị bảo vệ không?

Nếu mua cho công trình cửa cuốn, nên yêu cầu kiểm tra đồng bộ motor, bộ điều khiển, phanh, hành trình và nghiệm thu sau lắp đặt. Bạn có thể tham khảo Nghiệm thu lắp đặt cửa cuốn để biết các điểm cần kiểm trước khi bàn giao.

Ví dụ thực tế: giải mã nhanh một tem motor 3 pha thông dụng

Ví dụ thực tế giúp cách đọc thông số trên tem motor dễ hiểu hơn nhiều so với chỉ học lý thuyết. Khi nhìn một nameplate motor, hãy đọc theo trình tự: pha – công suất – điện áp – dòng – Hz – rpm – cosφ – IP – cấp cách điện – kiểu đấu.

Dưới đây là các tình huống thường gặp trong xưởng, trạm bơm và hệ thống cơ điện dân dụng.

Trường hợp motor 3 pha 2.2kW 220/380V: chọn kiểu đấu và thiết bị bảo vệ

Motor 3 pha 2.2kW 220/380V Δ/Y dùng nguồn 3 pha 380V thường đấu sao Y. Nếu tem ghi dòng 8.6/5.0A, khi chạy ở 380V đấu sao, dòng định mức tham khảo là khoảng 5.0A.

Cách xử lý:

• Đấu sao theo sơ đồ trên nắp hộp cực.
• Cấp L1, L2, L3 vào U1, V1, W1.
• Chụm U2, V2, W2 bằng cầu đấu.
• Chọn contactor theo dòng AC-3 lớn hơn dòng làm việc.
• Chỉnh rơ-le nhiệt gần 5.0A, sau đó kiểm tra thực tế.
• Đo dòng 3 pha khi chạy tải để phát hiện lệch pha.

Nếu đấu nhầm tam giác vào 380V, cuộn dây dễ quá áp. Đây là lỗi rất nguy hiểm và thường gây cháy motor nhanh.

Trường hợp motor 3 pha 5.5kW 380/660V: đọc dòng điện, rpm, cosφ, IP và cấp cách điện

Motor 5.5kW 380/660V Δ/Y dùng lưới 3 pha 380V thường đấu tam giác Δ khi chạy định mức. Nếu tem ghi 50Hz, 1460 rpm, cosφ 0.84, IP55, Ins. Class F, có thể hiểu đây là motor 4 cực, bảo vệ tốt trong môi trường xưởng thông thường.

Cách đọc:

Nếu dùng khởi động sao tam giác, motor khởi động ở sao rồi chuyển sang tam giác. Cần cài thời gian chuyển mạch phù hợp để tránh sốc điện và sốc cơ.

Trường hợp motor 1 pha 1HP 220V: đọc công suất, dòng định mức và thông số tụ

Motor 1 pha 1HP 220V có công suất khoảng 0.75kW. Khi đọc tem, cần tìm dòng định mức A, tốc độ rpm, thông số tụ μF và chế độ làm việc.

Ví dụ tem ghi: 1HP, 220V, 50Hz, 1450 rpm, 6.5A, Capacitor 30μF/450VAC. Có thể hiểu motor chạy điện dân dụng 220V, tốc độ gần motor 4 cực, dòng định mức khoảng 6.5A và dùng tụ 30μF chịu điện áp 450VAC.

Khi thay tụ:

• Dùng đúng trị số μF hoặc theo khuyến cáo nhà sản xuất.
• Chọn điện áp tụ bằng hoặc cao hơn thông số tem.
• Không dùng tụ phồng, rò dầu, nứt vỏ.
• Sau khi thay, đo dòng và kiểm tra nhiệt motor.

Quy trình 5 bước đọc tem nhãn motor trước khi mua, lắp đặt hoặc thay thế

Quy trình đọc tem nhãn motor hiệu quả nhất là đi từ nguồn điện đến tải cơ khí, sau đó mới kiểm tra xuất xứ. Cách làm này giúp tránh mua nhầm motor, đấu sai điện áp và chọn sai thiết bị bảo vệ.

Hãy dùng quy trình 5 bước dưới đây như checklist tại xưởng hoặc khi đi mua hàng.

Bước 1: Xác định motor 1 pha hay 3 pha và điện áp nguồn đang sử dụng

Trước tiên, xác định nguồn của bạn là 1 pha 220V hay 3 pha 380V. Sau đó đối chiếu với tem motor xem có ghi 1PH, 3PH, 220V, 220/380V hay 380/660V.

Không nên mua motor trước rồi mới “tính cách đấu”. Nguồn sai có thể làm motor không chạy, yếu tải hoặc cháy cuộn dây.

Bước 2: Kiểm tra công suất kW/HP, tốc độ rpm và đặc tính tải

Tiếp theo, kiểm tra công suất kW, mã lực HP, tốc độ vòng quay rpm và đặc tính tải. Tải quạt, bơm, máy nén, băng tải, tời kéo và cửa cuốn có yêu cầu khởi động khác nhau.

Nếu thay motor cũ, ghi lại:

• Công suất motor cũ.
• Tốc độ rpm.
• Đường kính puly hoặc tỷ số truyền.
• Kiểu tải và thời gian chạy.
• Dòng thực tế khi chạy tải.

Bước 3: Đọc điện áp, dòng điện, kiểu đấu sao tam giác và sơ đồ đấu dây

Bước quan trọng nhất về an toàn điện là đọc điện áp, dòng điện định mức, kiểu đấu sao tam giác và sơ đồ đấu dây. Với motor 3 pha, không được bỏ qua ký hiệu Δ/Y.

Ghi nhớ:

• 220/380V Δ/Y dùng lưới 380V thường đấu sao.
• 380/660V Δ/Y dùng lưới 380V thường đấu tam giác.
• Dòng điện định mức phải khớp kiểu đấu đang dùng.
• Thiết bị bảo vệ phải chọn theo dòng và đặc tính tải.

Bước 4: Kiểm tra IP, cấp cách điện, chế độ làm việc và điều kiện môi trường

Sau thông số điện, hãy kiểm tra IP, cấp cách điện, chế độ làm việc S1 và môi trường lắp đặt. Motor trong nhà khô ráo khác motor ngoài trời, gần nước, bụi gỗ, bụi đá hoặc hóa chất.

Nếu motor chạy liên tục nhiều giờ, nên ưu tiên hiệu suất motor tốt, cấp cách điện phù hợp và thông gió tốt. Đừng đặt motor sát tường, bị che quạt gió hoặc gần nguồn nhiệt cao.

Bước 5: Xác minh nguồn gốc, serial, bảo hành và tư vấn kỹ thuật trước khi mua

Cuối cùng, xác minh nguồn gốc bằng serial, tem bảo hành, hóa đơn và tư vấn kỹ thuật. Đây là bước quan trọng trong kỹ năng đi mua hàng chính hãng, nhất là khi giá thị trường chênh lệch lớn.

Austdoor 247 khuyến nghị khách hàng tại TP Hồ Chí Minh chụp rõ tem motor cũ, ghi lại nguồn điện đang dùng và mô tả tải thực tế trước khi mua. Thông tin liên hệ: 200 Trịnh Thị Miếng, Thới Tam Thôn, Hóc Môn, Thành phố Hồ Chí Minh. Hotline/Zalo: 0971.285.365 – 0968.789.247.

Đọc tem nhãn motor không chỉ giúp hiểu đúng thông số trên tem động cơ điện mà còn quyết định motor có vận hành an toàn, bền và tiết kiệm hay không. Khi nắm rõ công suất, điện áp, dòng điện, tốc độ, cosφ, cấp IP, cấp cách điện và sơ đồ đấu dây, bạn sẽ tự tin chọn motor thay thế, đấu nối đúng và hạn chế rủi ro mua nhầm hàng giả.

Trước khi mua hoặc thay motor, hãy chụp rõ tem nhãn motor cũ, ghi lại nguồn điện đang dùng và yêu cầu đơn vị bán hàng tư vấn đối chiếu từng thông số. Nếu chưa chắc cách đấu dây hoặc chọn thiết bị bảo vệ, hãy nhờ kỹ thuật viên có chuyên môn kiểm tra để đảm bảo an toàn điện và độ bền cho hệ thống.

Lưu ý: Thông tin trong bài viết này chỉ mang tính tham khảo. Để được tư vấn tốt nhất, vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn cụ thể theo nhu cầu thực tế của bạn.
